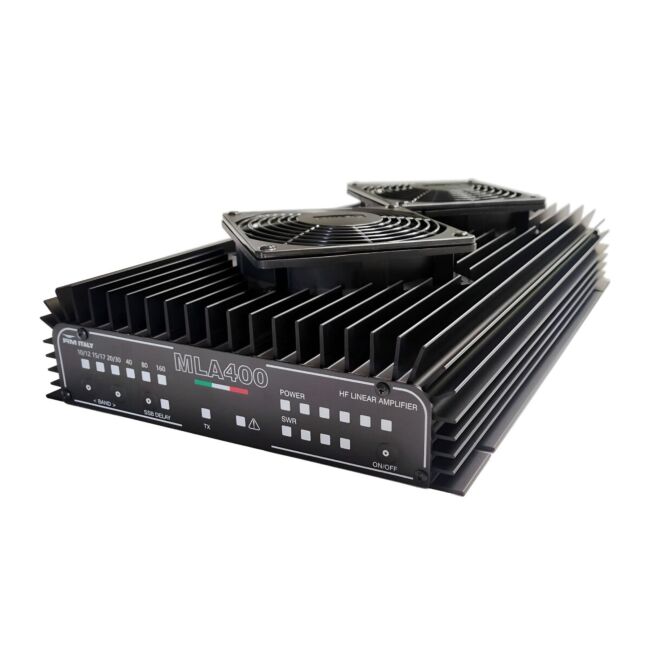

MLA400 – Breedband lineaire versterker

MLA400 – 13,6 V DC HF breedband lineaire versterker (1,8–30 MHz, tot 400 W, 1–35 W drive)

De MLA400 is een 13,6 V DC HF breedband lineaire versterker voor 1,8 tot 30 MHz, met een maximaal uitgangsvermogen van 400 W (gemiddeld) en een maximale ingangsdrive van 35 W.
Ontwikkeld voor transceivers met 100 W uitgangsvermogen, maar ook inzetbaar met elke transceiver die 1–35 W kan leveren.

De eindtrap gebruikt 4 RF-transistors in twee parallelle push-pull schakelingen, ingesteld in klasse AB.
Er zijn Low-Pass Filters met afsnijfrequenties 3, 4, 5, 8, 15, 22 en 31 MHz om ongewenste harmonischen sterk te onderdrukken; de filters kunnen handmatig of automatisch worden gekozen.
Een microprocessor bestuurt alle functies en beschermingen: tegen te hoog ingang- of uitgangsvermogen, hoge belastings-SWR, out-of-band gebruik en overtemperatuur.
Geschikt voor mobiele, portable en vaste opstellingen.

Belangrijkste kenmerken:

• Frequentiebereik: 1,8–30 MHz
• Uitgangsvermogen tot 400 W (alle modi)
• Ingangsdrive: 1–35 W (alle modi)
• 4 RF-transistors in twee parallelle push-pull circuits (klasse AB)
• Low-Pass Filters met afsnijfrequenties: 3, 4, 5, 8, 15, 22, 31 MHz (handmatig of automatisch)
• Microprocessorbesturing met uitgebreide beveiligingen (ingang/uitgang, VSWR, bandbewaking, temperatuur)
• Mobiel, portable of stationair inzetbaar

Elektrische gegevens:

• Ingangsvermogen: 1–35 W (alle modi)
• Maximaal uitgangsvermogen: 400 W (alle modi)
• Impedantie: 50 Ohm
• Maximale ingangs-SWR: 1,1 – 1,5
• Zekeringen: 4 × 15 A
• Koelventilatoren: 2

Mechanische gegevens:

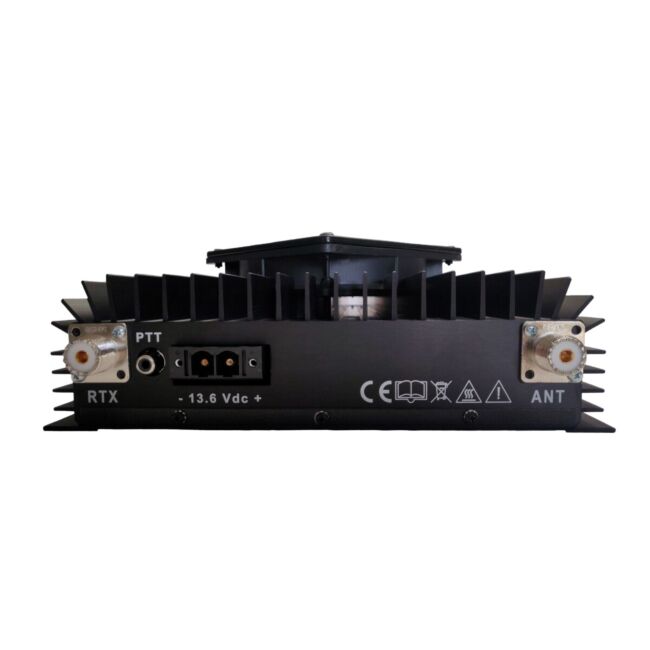

• Ingangsconnector: UHF (PL) female
• Uitgangsconnector: UHF (PL) female
• Lengte: 405 mm (435 mm inclusief DC block)
• Hoogte: 65 mm (85 mm inclusief ventilatoren)
• Breedte: 240 mm
• Gewicht: 4600 gram

Optionele accessoires:

• 13,6 V DC-voedingskabel met passende aderdoorsnede (niet inbegrepen)
• Reservezekeringen 15 A (set van 4)
• 50 Ohm coax-patchkabel met PL-259 (male) connectoren
